省時90%！電纜故障檢測儀：一步測距，一步定點

電纜故障檢測儀是定位電力電纜中斷線、短路或絕緣損壞位置的專業工具集。其核心價值在于能極大縮短故障排查時間，快速恢復供電。其工作原理可精煉為以下兩個關鍵步驟：

第一步：故障診斷與預定位（粗測）

這一步的目的是在不解開電纜、不挖開地面的情況下，初步判斷故障點的類型和大致距離。

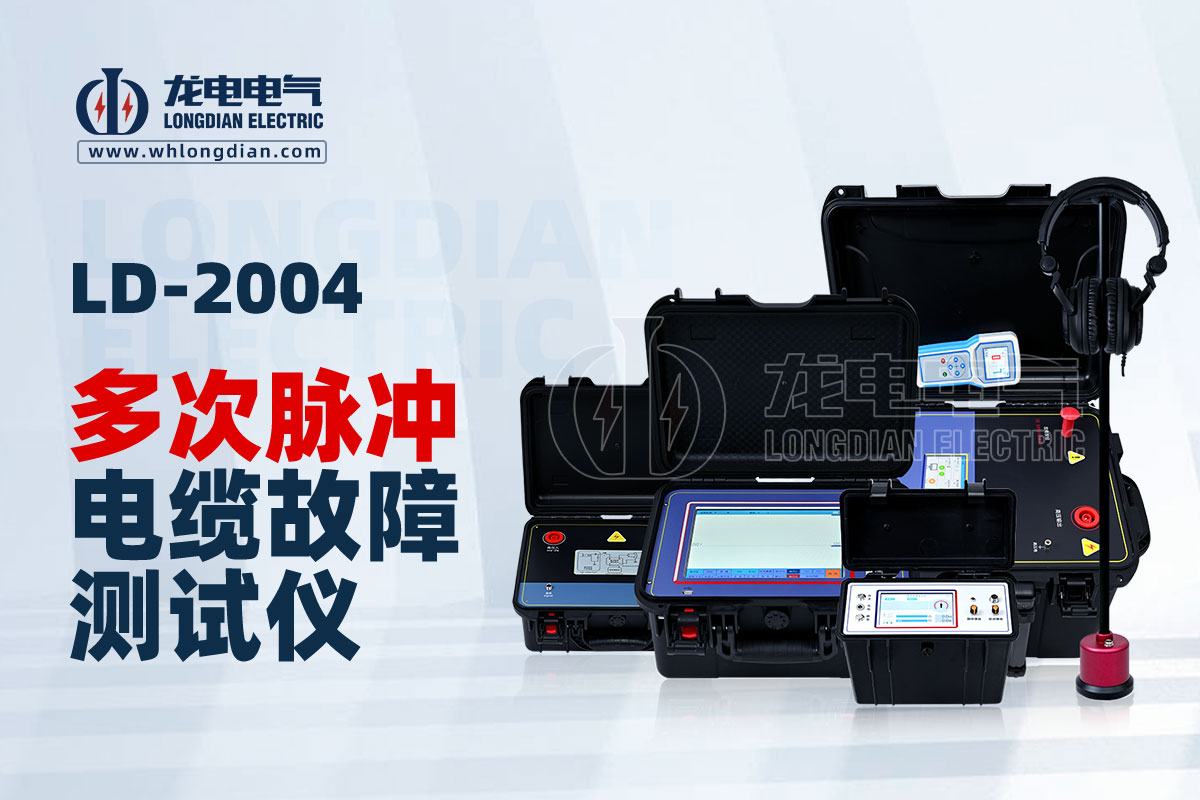

主要設備：電纜故障測試儀（或稱閃測儀）

工作原理： 主要采用 時域反射法（TDR, Time Domain Reflectometry）。

◆ 儀器向電纜中發送一個低壓脈沖信號。

◆ 當脈沖在電纜中傳播時，如果遇到故障點（如斷點、短路點）或電纜終端頭，由于阻抗發生變化，會產生一個反射脈沖并被儀器接收。

◆ 儀器通過計算發射脈沖和反射脈沖之間的時間差，再根據脈沖在特定電纜中的傳播速度，即可計算出故障點離測試端的大致距離。

◆ 根據反射脈沖的極性，還可以初步判斷故障類型（是開路還是短路/接地）。

第二步：故障點精確定位（定點）

預定位給出了一個大概的范圍（例如：距離測試端325米處），但這個范圍可能仍有幾米到十幾米的誤差。精確定位的目標是在地面上精準找到埋地電纜的故障點具體位置，以便開挖維修。

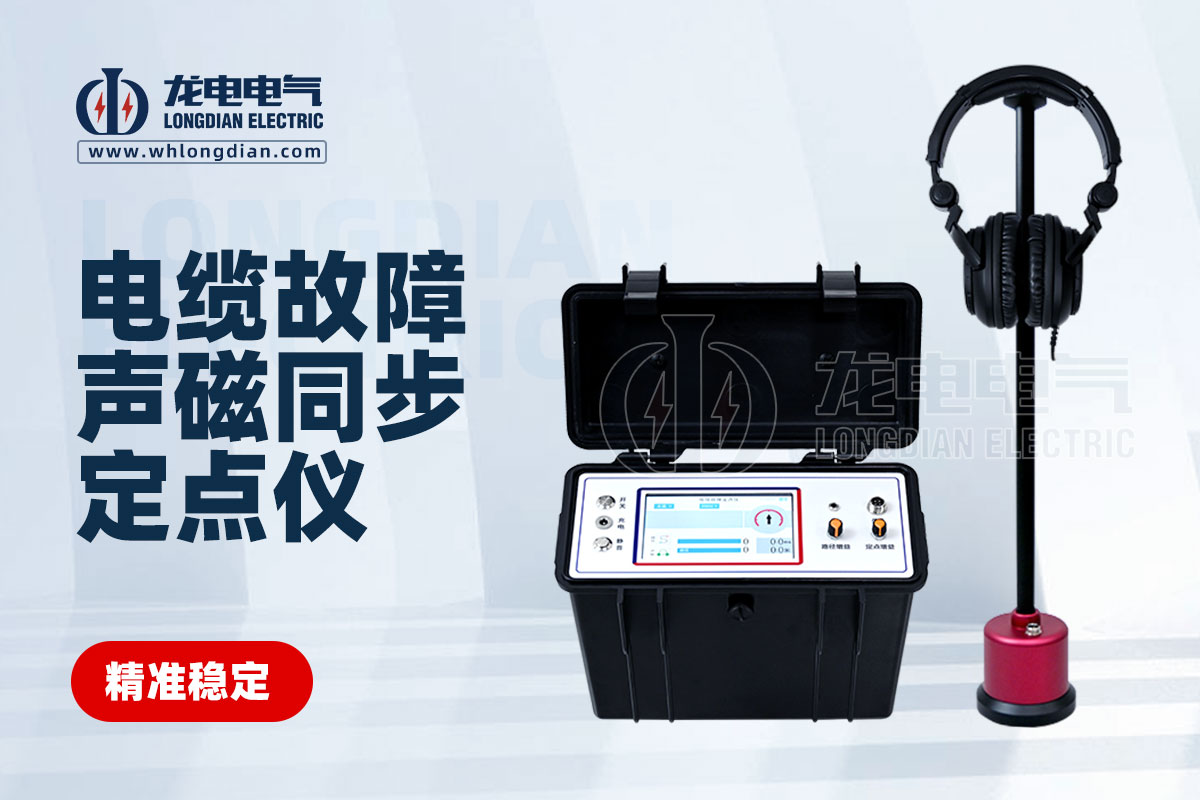

主要設備：聲磁同步定點儀

工作原理：

① 首先需要一個 高壓發生器（或稱沖閃儀）。它向故障電纜施加高壓脈沖，使故障點在高壓下?lián)舸a(chǎn)生劇烈的放電。

② 放電時會同時產生兩種現象：

◆ 聲音信號：地下放電會發出“啪、啪”的放電聲。

◆ 電磁信號：放電瞬間會產生一個很強的電磁波。

③ 操作人員拿著定點儀（包括高靈敏度聲學傳感器和耳機）沿著電纜路徑在預定位點附近監聽。

④ 定點儀會同時捕捉聲音和電磁信號，并確保只有兩者同步出現的信號才被識別為故障點放電信號（這樣可以有效排除環境噪音干擾）。

⑤ 當聽到聲音最響、并且與表頭指示/閃光提示同步的位置正下方，就是電纜故障點的精確位置。

電纜故障檢測儀是一套系統性的解決方案，它通過 “預定位” 和 “精定點” 相結合的科學方法，高效解決電纜尋障難題。對于電力、石化、鐵路、工礦企業等依賴電纜運行的部門來說，是必不可少的維護工具。選擇時，應根據自身的電纜類型、常見故障和預算，選擇最合適的設備組合。
